2021年12月10日QGPG1040S8语音芯片详细描述:
产品特性
内部自带高精度 RC振荡电路,有效减少外围原件数量
内部自带低电压复位和上电复位功能。
可选择内部上电复位也可使用外部引脚复位
支持三种能耗等级。休眠模式,低速模式,正常模式
内部自带16级音量调节功能
内置自带红外遥控编码和解码单元
支持两种音频输出方式直接驱动喇叭方式和外接音频功放模式
支持两种音频压缩方式多种音频压缩算法
支持四通道采样频率44.1Khz接近 CD音质
16383级高精度音频输出,带来不一样的超细腻的音频体验
支持24级音频压缩方式,能够让每一字节空间发挥到最佳
超高精度音频输出采用14位音频输出
支持多种音频触发方式,按键触发和通信方式触发
超低功耗待机电流<5uA
采用电压型 DAC音频输出方式可以方便外接功放,减少外围原件
可根据客户需求定义功能,可使客户省去一颗单片机芯片,进一步降低客户整体成本
超宽电压工作范围 2.0~5.5V工作电压
产品概述
QGPG1系列产品是一款专门为语音应用设计的。采用先进的 CMOS工艺。内部自带 8位 DSP微控制器。
本产品支持掩膜和 OPT两种供货方式。前期量小可以用 OPT方式后期量
大用掩膜方式进一步降低成本。最多提供 4通道语音/Tone/Midi語音合成方式播
放最高采样率可达 CD音质 44.1kHz,并且内部自带硬件 16级音量调节功能。提
供两种音频输出方式,一种 PWM输出,一种 DAC输出。可利用芯片内部+-1%
的振荡,您无需外加振荡电阻。提供待机模式(Halt mode),可大幅度的節省功耗;
另外也可以选择慢速时钟,降低系统耗电。

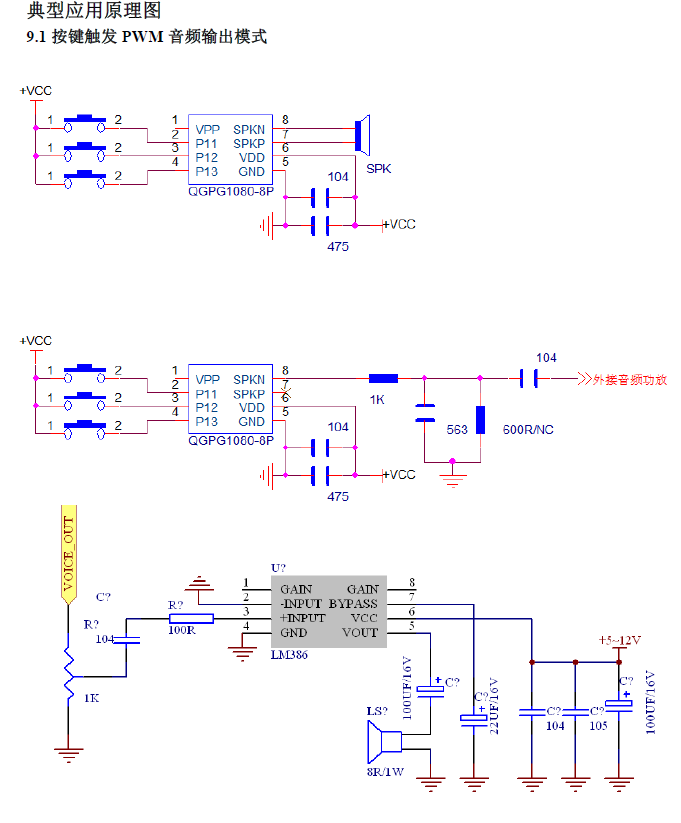

按键触发模式 :在按键触发模式可以单独按键对应一个声音内容也可以按
键组合方式触发语音内容,同时也支持按键电平触发,脉冲触发,边沿触发等
多种组合方式

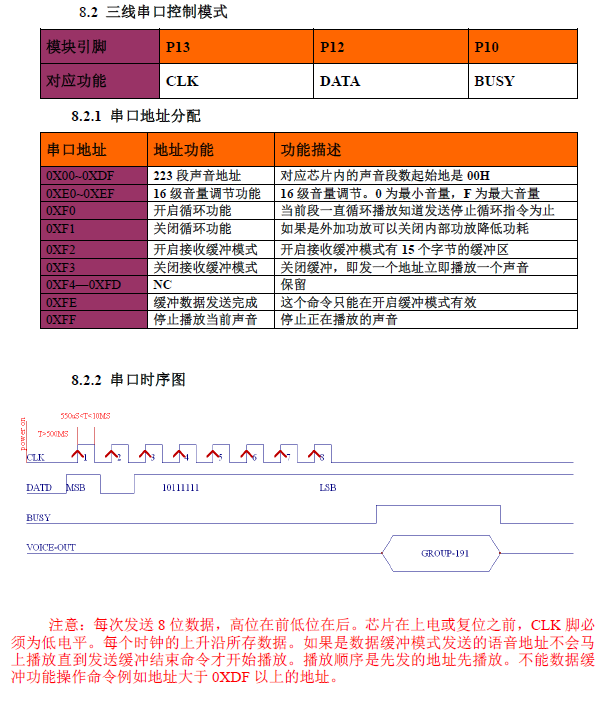

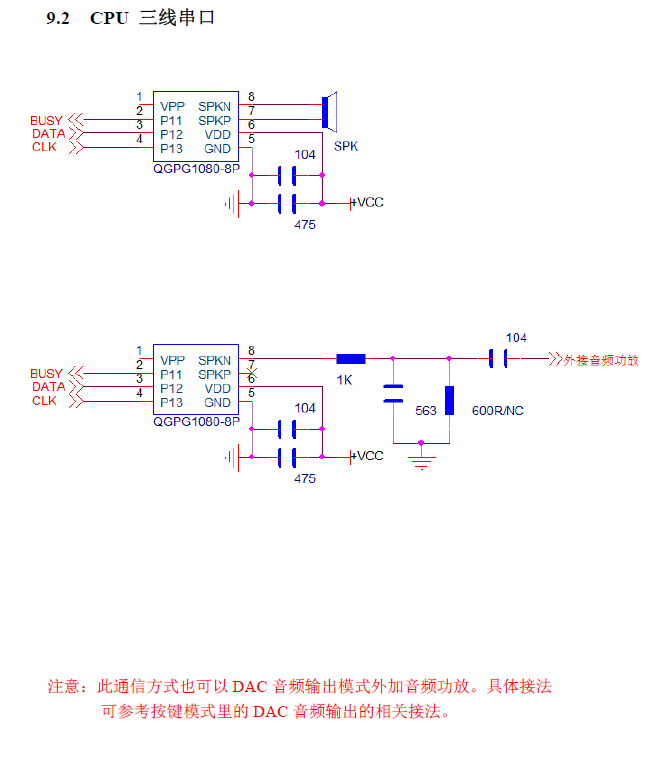

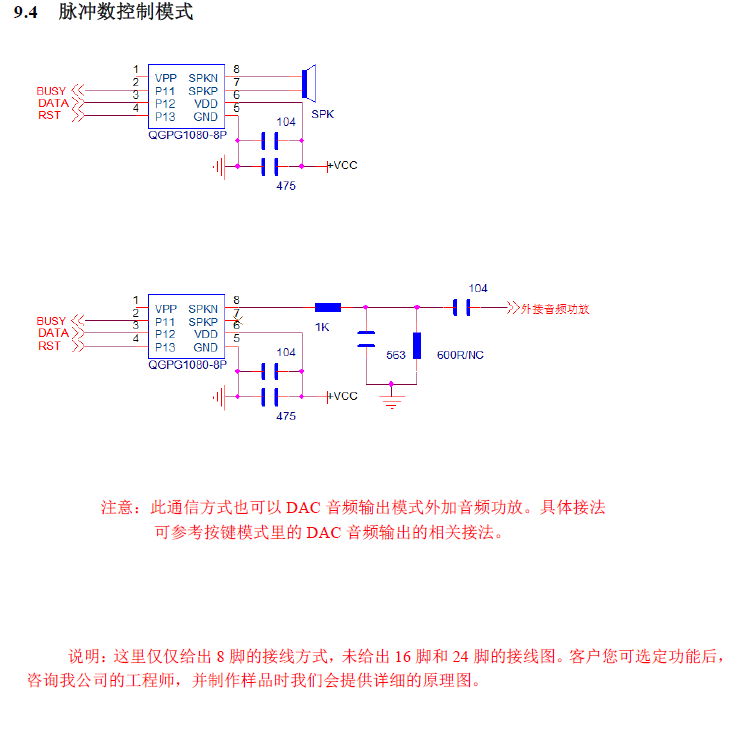

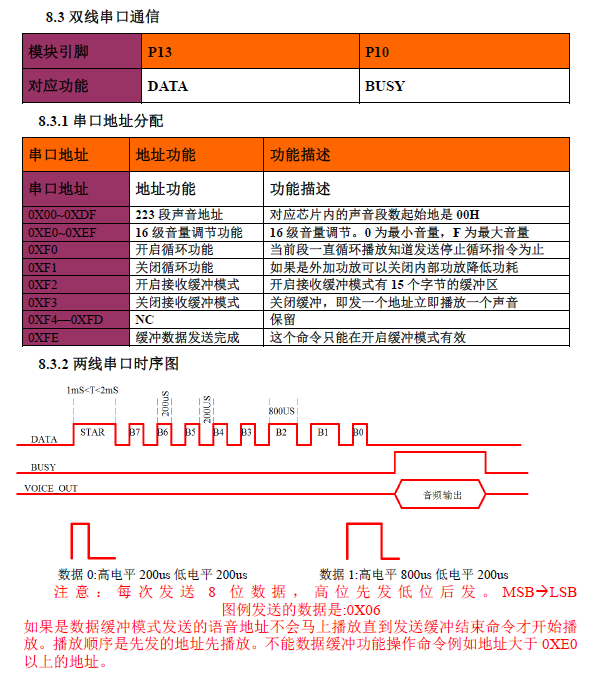

通信触发模式:这个模式是用于 MCU通信控制。可以单线控制、双线控制,
SPI总线控制、I2C总线控制、并口控制等多种通信方式,也可以根据客户定
制通信方式。支持功能有 16级音量调节、循环功能、停止功能、等多种功能
提供。也可根据客户定制功能。例如:控制某个 IO口的高低电平,读取某个IO口的状态等。
应用范围
QGPG1系列语音芯片可应用在汽车电子(防盗报警器、倒车雷达、GPS导航
仪、电子狗、中控锁)、智能家居系统、家庭防盗报警器、医疗器械人声提示、
音乐播放、家电(电磁炉、电饭煲、微波炉)、娱乐设备(游戏机、游乐机)、学习
模型(早教机、儿童有声读物)、智能交通设备(收费站、停车场)、通信设备(电
话交换机、电话机)、工业控制领域(电梯、工业设备)、玩具等领域。

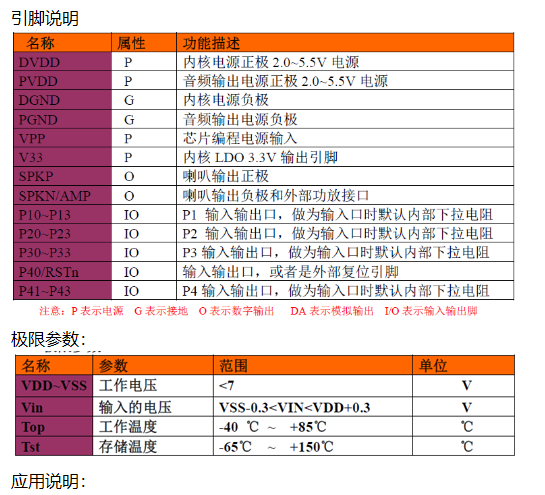

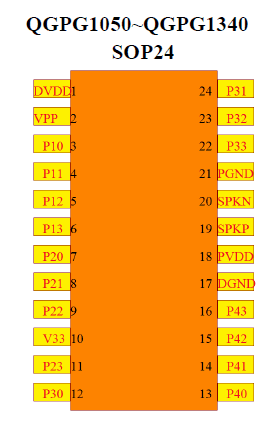

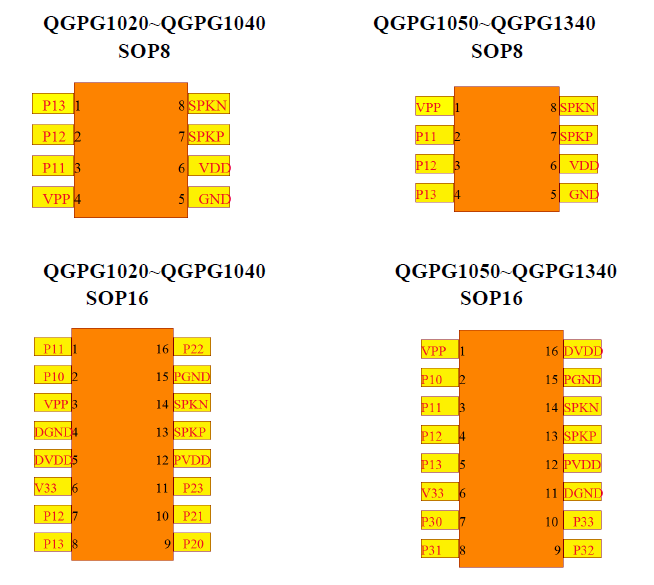

引脚图
封装 | |
---|---|
工作电压 | |
工作电流 | <5uA |
触发方式 | 用户自定义触发方式 |
语音长度 | 340秒 |
